كيفية تركيب قواطع دوائر مصغرة؟

كعنصر مهم لحماية الدائرة،قواطع دوائر مصغرة (MCBs)تلعب دورا حيويا في أنظمة الطاقة. التثبيت الصحيح لا يضمن التشغيل العادي للدائرة فحسب، بل يمنع أيضًا الحوادث الكهربائية بشكل فعال. فيما يلي خطوات التثبيت والاحتياطات الخاصة بقواطع الدائرة المصغرة لمساعدتك على إكمال التثبيت بسلاسة.

I. التحضير

تحضير الأدوات والمواد:

· الصليب مفك البراغي
· السلك (تحضير الطول والمواصفات حسب الحاجة)
· كماشة تجريد الأسلاك
· قاطع كهربائي مصغر
· دليل السكك الحديدية (إن أمكن)

فحص المعدات:

· تأكدقاطع الدائرة المصغرةغير تالف ويعمل بشكل طبيعي.
· التأكد من سلامة الطبقة العازلة للسلك وتجنب استخدام الأسلاك التالفة.

ثانيا. خطوات التثبيت

تجريد عزل السلك:

· استخدم كماشة تجريد الأسلاك لتجريد المادة العازلة عند طرفي السلك، حوالي سنتيمترين، للتأكد من كشف ما يكفي من اللب المعدني.

إصلاح قاطع الدائرة المصغرة:

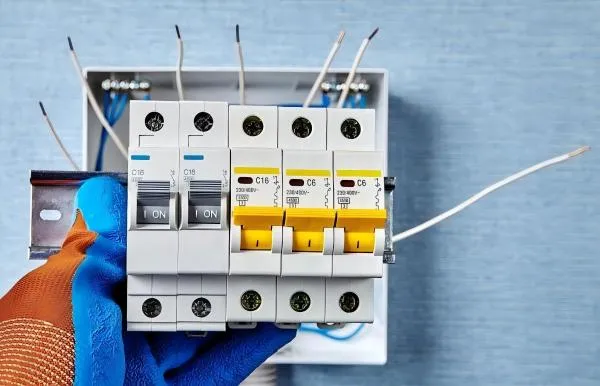

· في حالة استخدام حاجز توجيه للتثبيت، قم بالمشبكقاطع الدائرة المصغرةفي سكة التوجيه القياسية مقاس 35 مم وتثبيتها بإبزيم.
· إذا لم يكن هناك سكة توجيه، فاختر طريقة التثبيت المناسبة وفقًا لمتطلبات تركيب قاطع الدائرة، مثل التثبيت اللولبي.

قم بتوصيل الأسلاك:

· استخدم مفكًا متقاطعًا لفك براغي التثبيت الموجودة على قاطع الدائرة المصغرة.
· أدخل السلك المجرد في الطرف المقابل لقاطع الدائرة الكهربائية لضمان الاتصال الجيد بين قلوب الأسلاك.
· أعد ربط المسامير لتثبيت الأسلاك.
· انتبه بشكل خاص إلى ضرورة توصيل السلك المباشر (L) والسلك المحايد (N) بأطراف التوصيل الصحيحة، والتي يتم تمييزها عادةً على قاطع الدائرة.

التفتيش والاختبار:

· التحقق مما إذا كانت جميع الأسلاك متصلة بإحكام وليست فضفاضة.
· افتح قاطع الدائرة الكهربائية وتأكد من إمكانية إغلاقه وفتحه بشكل طبيعي.
· من خلال الاختبار يتم التأكد من قدرة قاطع الدائرة على فصل الدائرة بشكل صحيح وحماية سلامة استخدام الكهرباء.

ثالثا. احتياطات التثبيت

موقف التثبيت:

قاطع الدائرة المصغريجب تثبيته عموديًا للتأكد من فصل جهات الاتصال عندما يكون مقبض التشغيل في وضع "إيقاف التشغيل". إذا كان من الضروري تركيبه بشكل مقلوب أو أفقيًا، فيجب قراءة دليل قاطع الدائرة الكهربائية بعناية للتأكد من أنه يلبي متطلبات الشركة المصنعة.

تباعد الفضاء:

بالنسبة لقواطع الدائرة التي تم ترتيبها في نفس الطابق، يمكن أن تكون الفجوة بين قواطع الدائرة بدون قوس كهربائي 0، ويجب أن تكون الفجوة بين قواطع الدائرة ذات القوس الكهربائي أكبر من 50 مم. بالإضافة إلى ذلك، يجب حساب سمك قاطع الدائرة للتأكد من أن لوحة الباب لا تلمس مقبض التشغيل لقاطع الدائرة بعد إغلاق الباب.

السلامة الكهربائية:

بعد مغادرة قاطع الدائرة الكهربائية للمصنع، يتم ضبط وظائف التسرب الداخلي والحمل الزائد ويجب عدم تعديلها بدون تصريح. أثناء عملية التثبيت، تأكد من إيقاف تشغيل الطاقة لتجنب خطر التعرض لصدمة كهربائية وحماية سلامة القائم بالتركيب.

دليل التشغيل:

كن على دراية بلوحة الأزرار وتعليمات ضوء المؤشر الخاصة بقاطع الدائرة المصغرة للتأكد من إمكانية تشغيله بشكل صحيح. وفي الوقت نفسه، ينبغي فحص أداء قاطع الدائرة الكهربائية بانتظام للتأكد من أنه في حالة جيدة.

مع الخطوات والاحتياطات المذكورة أعلاه، يمكنك إكمال تركيب قاطع الدائرة المصغرة بنجاح. التثبيت الصحيح لا يضمن فقط التشغيل الآمن للدائرة، ولكن أيضًا يطيل عمر خدمة قاطع الدائرة. أثناء عملية التثبيت، تأكد من اتباع لوائح السلامة لضمان سلامة الأشخاص والمعدات.
